技术参数
|
项目 |
型号 |

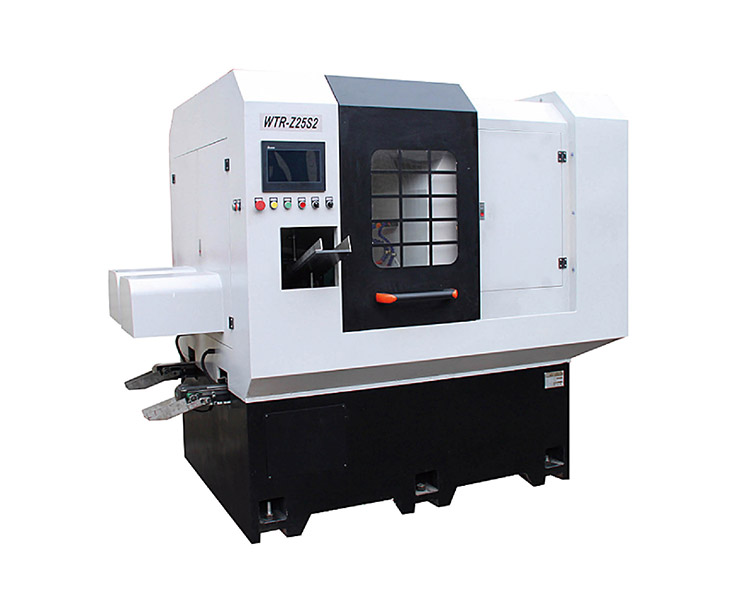

WTR-Z25S2 | WTR-Z35S2 |
|
加工范围 |
转孔直径（mm） |
φ8-φ25 | φ15-φ35 |
|
工件直径（mm） |
φ18-φ60 | φ18-φ60 | |
|
最大转孔深度（mm） |
≤120 | ≤120 | |
|
工件长度范围（mm） |
25-120 | 25-120 | |
|
转孔行程（mm） |
≤180 | ≤180 | |
|
主轴 |
主轴马达功率（kw） |
7.5 | 9.5 |
|
主轴转速（rpm） |
50-3000 | 50-3000 | |
|
减速装置 |
皮带传动比 | 皮带传动比 | |
|
钻花规格 |
低速钻 |
麻花钻 | 麻花钻 |
|
高速钻 |
内冷U钻 | 内冷U钻 | |
|
精度范围 |
孔同心度（mm） |
≤0.20 | ≤0.20 |
|
孔面粗糙度 |
6.3 | 6.3 | |
|
进刀参数 |
进刀移动量（mm） |
230 |
230 |
|
进刀快速移动（m/min） |
18 | 18 | |
|
进刀伺服马达功率（kw） |
2 | 2 | |
|
机械规格 |
机械尺寸（长*宽*高）（mm） |
2300×1500×2050 | 2300×1500×2050 |
|
机械净重约（kg） |
3980 | 4350 | |
|
基本配置表 |
数控系统 |
台湾亿图/宝元 | |
|
主轴电机 |
合资 | ||
|
主电机变频器 |
日本安川/台湾台达 | ||
|
Z轴伺服 |
日本安川/台湾台达 | ||
|
主轴钻孔头座 |
高速钻孔主轴头 | ||
|
导轨 |
台湾滚柱线轨/台湾C3丝杠 | ||
|
润滑系统 |
日本河谷（佛山）生产，自动供给及保护 | ||
|
链板排屑机 |
移动式水箱一体式 | ||
|
冷却系统 |
高压100mm扬程水泵 | ||
|
机架 |
HT250树脂沙铸造 | ||
|
液压站 |
独立分体式 | ||
|
备注 |
以上仅供参考，最终以合同为准 | ||
